solidworks simulation静应力结果与材料力学强度理论关系1

在solidworks simulation求解静应力结果,会有如下几种图解:

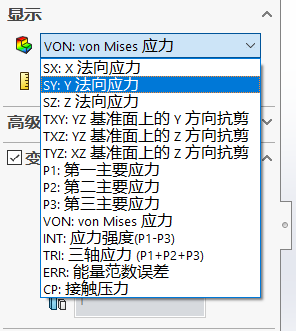

1111

在参照材料力学强度理论选用失效准则和图解时,有如下对应关系:

第一强度理论(最大拉应力)→P1:第一主要应力/法向应力

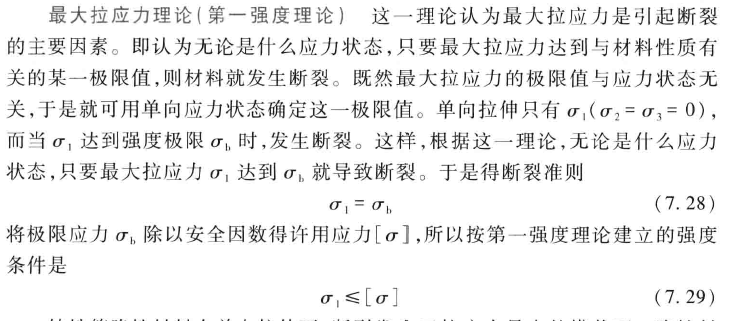

1-1

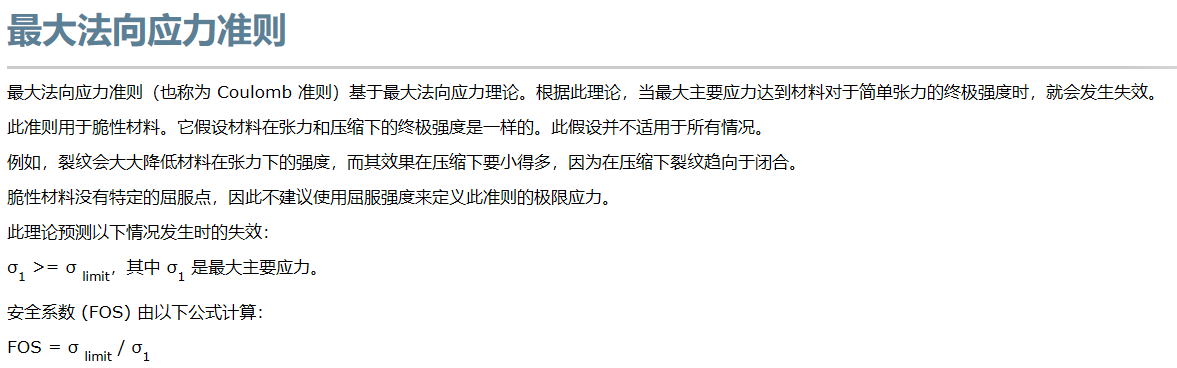

1-2

第三强度理论(最大切应力)→INT:应力强度(P1-P3)

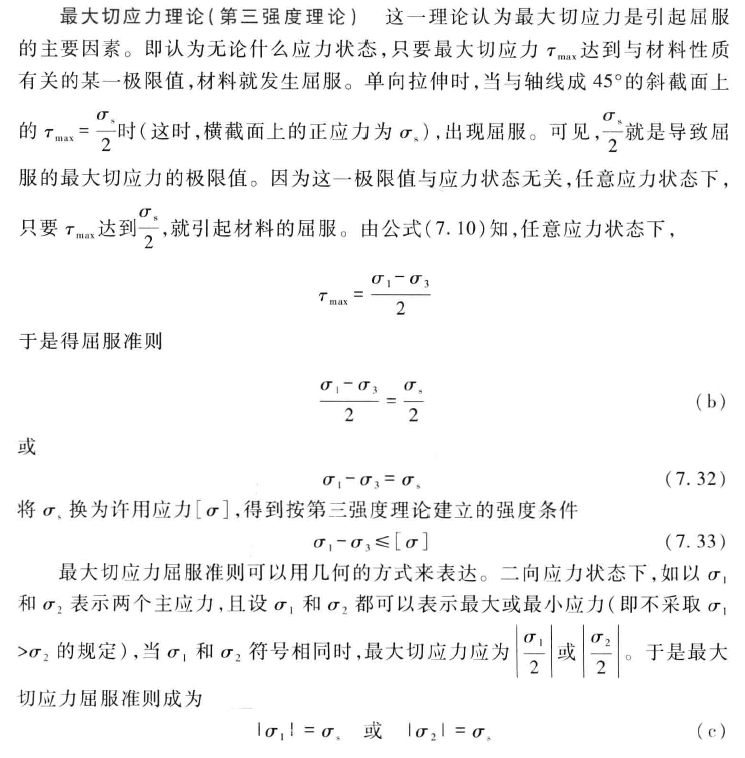

2-1

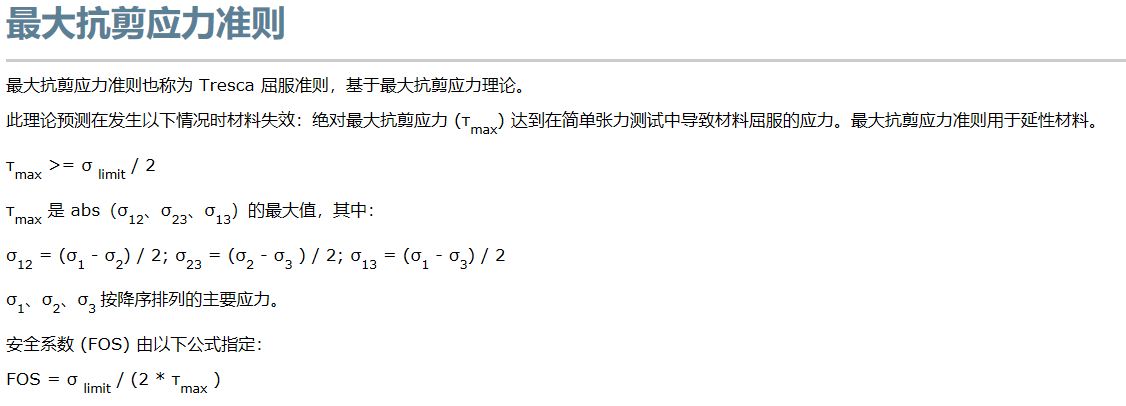

2-2

第四强度理论(最大畸变能密度)→VON:Von mises应力

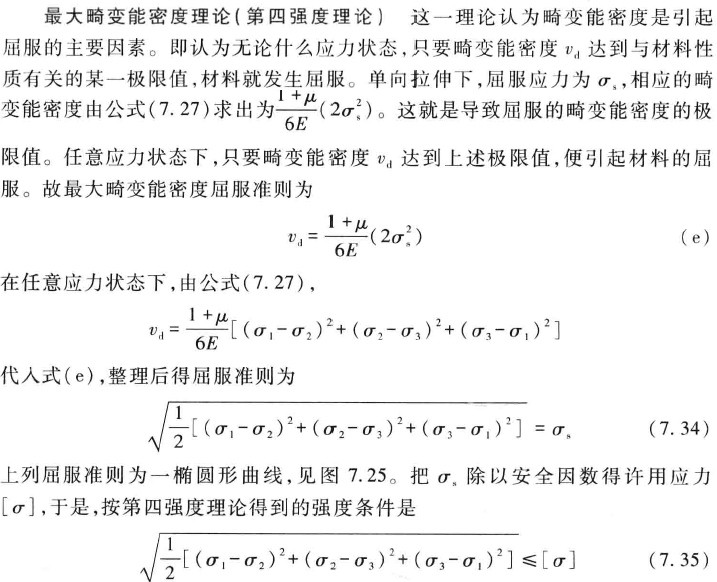

3-1

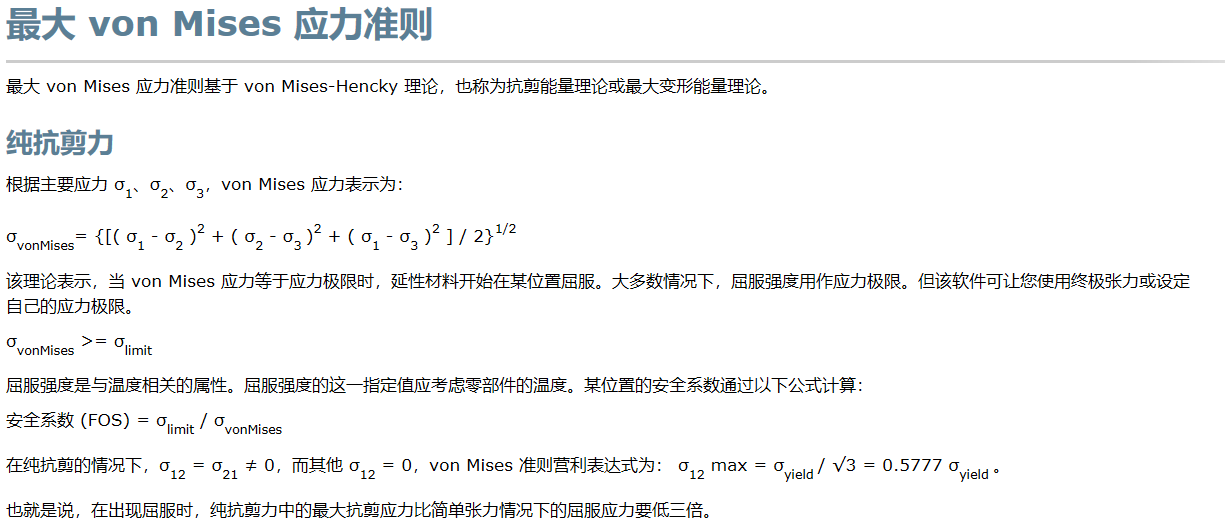

3-2

注:以上都为个人观点

资料来源:

材料力学部分:《材料力学1》第6版刘鸿文

simulation部分:simulation官方帮助
