圆弧(曲线)形和梯形齿形同步带对比
1.圆弧(曲线)形齿形同步带优点
1.圆弧齿采用公制节距。
2.圆弧齿的齿形大,因此跳齿扭矩较大。
3.圆弧齿与带轮啮合过程较平滑,噪声低。
4.带齿与带轮齿的齿侧间隙小,定位精度高。
5.圆弧齿的多边形效应小,传动误差小,定位精度高。
2.梯形齿形同步带优缺点
缺点
梯形为齿廓形状的同步带,齿的齿侧面为直线,齿廓形状导致齿根应力集中严重,在高速时会降低带的使用寿命和带的承载能力;另外在传动过程带的噪音和振动也高,限制了带的速度。而且梯形齿参与接触的受力区域仅占整个齿侧面的 1/3 左右,表明梯形齿没有充分发挥整个带齿的承载能力。
优点

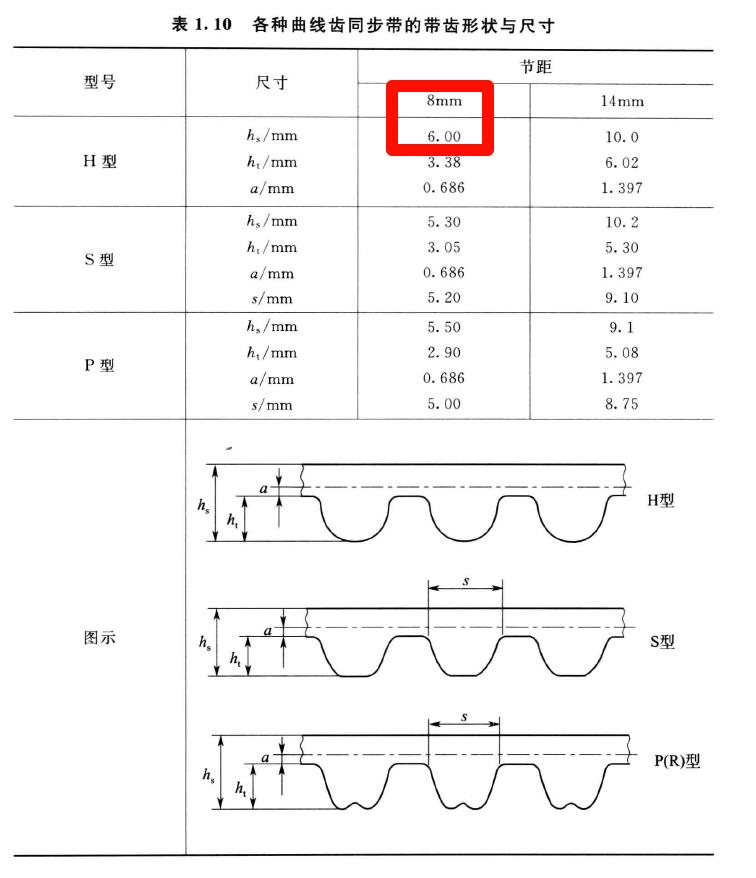

1.厚度小,如下图,梯形齿带节距为3/8“(9.525mm)时,厚度仅有3.6mm,而圆弧齿带节距为8mm时,厚度就有5.3mm
2.利于结构紧凑,如上述,梯形齿带厚度小,中性层更靠近带齿测,允许弯曲半径小。
3.易于加工制造,梯形齿结构简单,无复杂曲面,对于带和带轮都更易加工。
4.经济型好
3.总结
以上数据来源《带传动与精确传送实用设计》 编者:日本带传动专业技术委员会,2013年
综上所述,两种齿形各有优势,选型时要根据具体工况分析。
