无铁芯直线电机和有铁芯直线电机的区别
1.无铁芯直线电机的优点
无铁芯的是指定子只有胶膜塑封好了的铜线圈,转子用永磁铁。有铁芯的是指定子和转子都有铁芯或者其中一个有铁芯。
无铁芯直线电机的优点:
1.没有磁引力,可较大幅度减少导轨的负载,易于安装。
2.没有齿槽效应,容易实现更平稳的运动,实现更高精度。
3.没有铁芯质量更低,体积更小,可以有更高的加速度及减速度。
4.质量比最大可达35,本身铁芯会增大动子质量,再加上大的质量比,会使其在加减速时更稳定。
无铁芯直线电机的劣势:
1.更高的热敏电阻,工字型结构设计缓解这一问题。
2.无铁芯的电机输出功率较小。与有铁芯相比,同功率下推力较小。
3.与有铁芯相比,同行程下成本高,因为要使用两倍的磁铁。
2.梯形齿形同步带优点
有铁芯直线电机优势:
1.更低的成本。
2.散热相比无铁芯效果更好。
3.大推力和高刚性.。
与无铁芯直线电机相比的劣势:
1.有齿槽效应,限制了运动的平滑性。
2.正常磁引力有5至15倍于所产生的推力。
3.总结

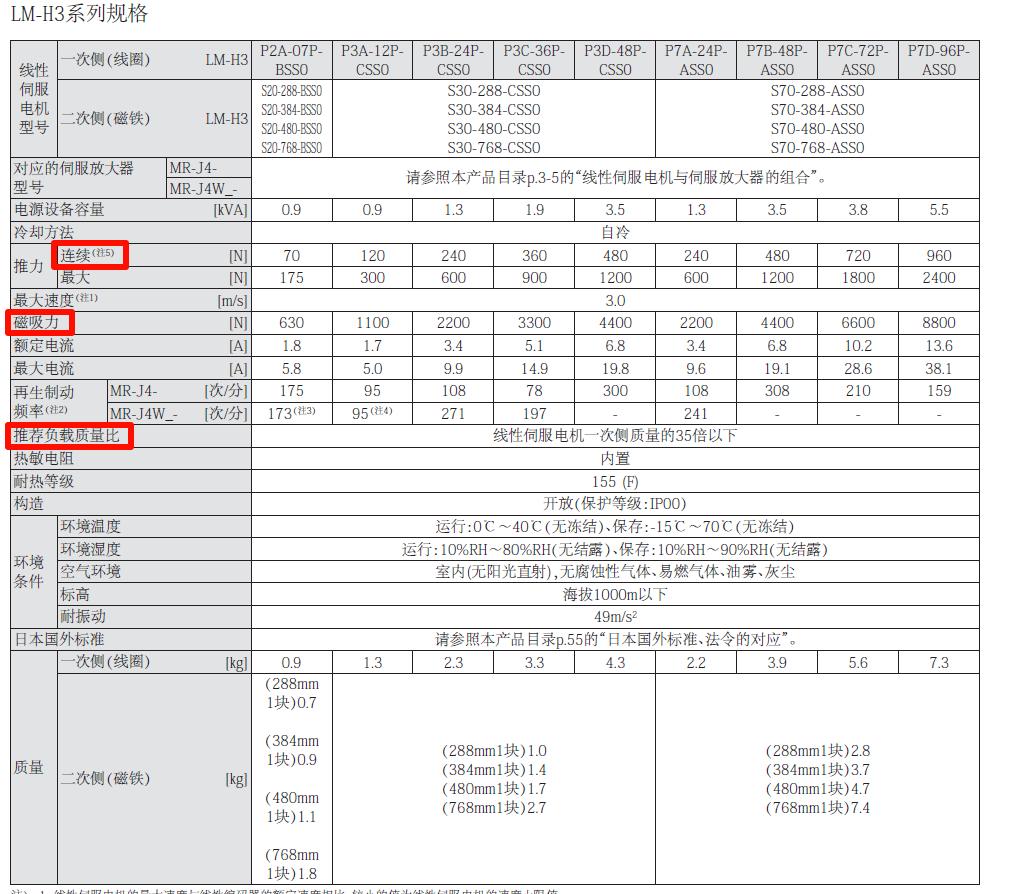

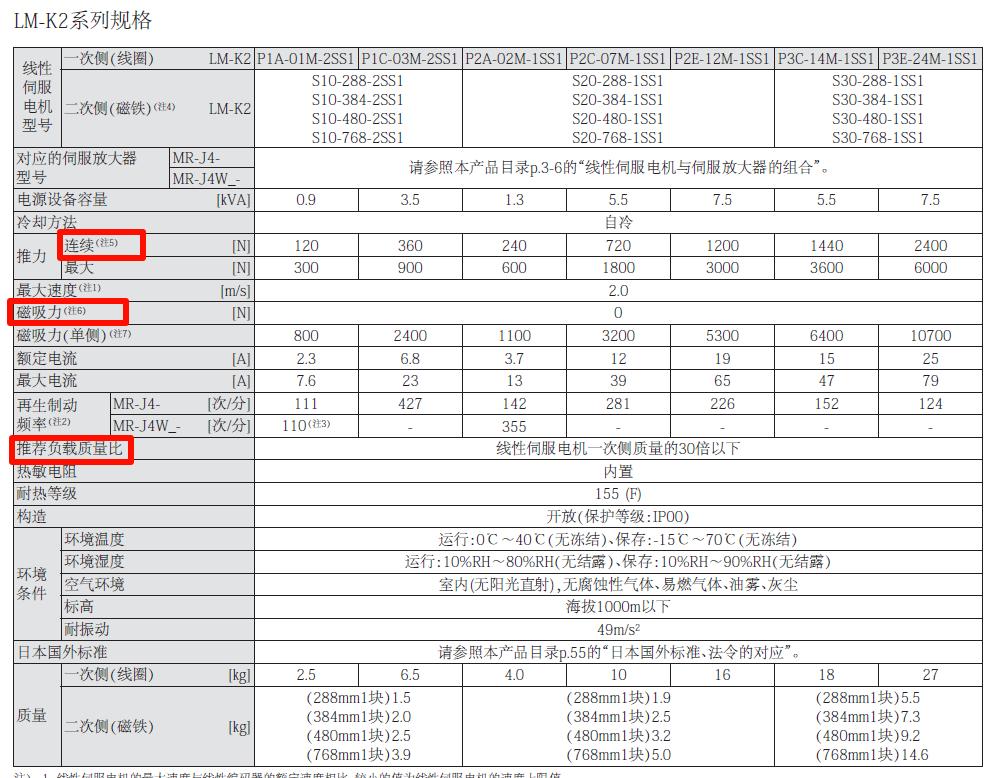

以上参数来源于三菱J4系列电机手册。
