压铆螺母
压铆类螺纹产品并无现行标准,在设计前可先与供应商确认,以下为行业俗成,使用时注意甄别。
压铆螺母的表示方法为
S:表示压铆螺母的材质;S:碳钢、CLS:不锈钢、CLA:铝材、SP:硬化不锈钢、SMPS:微型压铆螺母,适用于超薄板材、SLS:也代表不锈钢材质,用于自锁螺母;
M3:表示它的螺纹规格代号;
1:表示它的规格代号,就是它能适用度的最小板厚,一般根据螺纹代号不同而不同,比如M3中0的规格代号最小适用板厚为0.8-1毫米,1表示的问最小板厚为1毫米,2表示的最小板厚为1.4毫米等
ZU:表示它的镀层代号;
FINISH | 表面处理 | 镀层代号 |
---|---|---|
NATURAL | 自然本色 | NL |
ZINC BLUE | 兰锌 | ZU |
ZINC BLACK | 黑锌 | ZB |
ZINC YELLOW | 彩锌 | ZC |
ZINC CLEAR | 白锌 | ZI |
ZINC NICKEL ALLOY | 锌镍合金 | ZN |
BLACK ANODIZE | 氧化黑色 | BL |
NATURAL ANODIZE | 氧化本色 | NA |
BLACK LACQUER | 黑漆 | LA |
COPPER RED | 红铜 | RU |
COPPER YELLOW | 黄铜 | YU |
NICKEL OVER COPPER | 铜底镍 | CN |
NICKEL FLASH | 亮镍 | NI |
NICKEL ELECTROLESS | 无电解镍 | EN |
CHROME FLASH | 亮铬 | CR |
TIN FLASH | 亮锡 | ET |
压铆螺母柱
根据材质分常用的有钢、答不锈钢、铝等,其中通孔螺母柱有钢SO、不锈钢
SOS、铝SOA,盲孔的因为看不到blind,所以表示方法为在通孔前面加个B,所以盲孔
螺母柱表示有钢BSO、不锈钢BSOS、铝BSOA,
压铆螺母的表示方法为:
SO:表示压铆螺母柱的材质。
- 盲孔压铆螺母柱:BSO碳钢,BSOS不锈钢,BSOA铝
- 通孔通螺纹压铆螺母柱:SOO碳钢,SOOS不锈钢,SOOA铝
- 通孔不通螺纹压铆螺母柱:SO碳钢,SOS不锈钢,SOA铝
M6:螺纹规格;
12:螺母柱总长度mm;
ZU;表示它的镀层代号同上;
压铆螺钉
压铆螺钉的规格描述方法:
FH:表示压铆螺钉的材质;一般有碳钢压铆螺钉(FH),不锈钢压铆螺钉(FHS),不锈铁压铆螺钉(FH4),碳钢小头压铆螺钉(FHL),不锈钢小头压铆螺钉(FHLS),碳钢大头压铆螺钉(HFH),不锈钢大头压铆螺钉(HFH),磷青铜压铆螺钉(HFHB),六角压铆螺钉(NFH)等;
M6:螺纹规格;
12:螺钉总长度mm;
ZU;表示它的镀层代号同上;

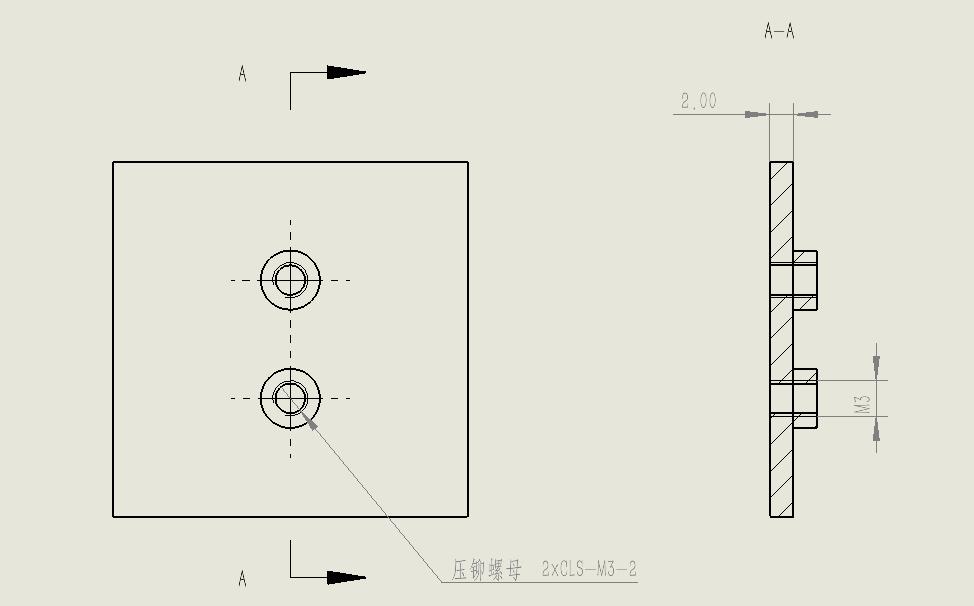

标注示例
正视图为简化标注,剖视图上标注只为说明。
