解尺寸链1

1.什么是解尺寸链

通过已有的尺寸公差和几何公差,计算出其余的尺寸和公差(一般为封闭环),就是解尺寸链

解尺寸链的计算方法,有如下两种:1.极值解法 2.概率解法

1.极值解法:这种方法又叫极大极小值解法。它是按误差综合后的两个最不利情况,即各增环皆为最大极限尺寸而各减环皆为最小极限尺寸的情况;以及各增环皆为最小极限尺寸而备减环皆为最大极限尺寸的情况,来计算封闭环极限尺寸的方法。

2.概率解法:这种方法又叫统计法。应用概率论原理来进行尺寸键计算的一种方法。如算术平均、均方根偏差等。

2.示例

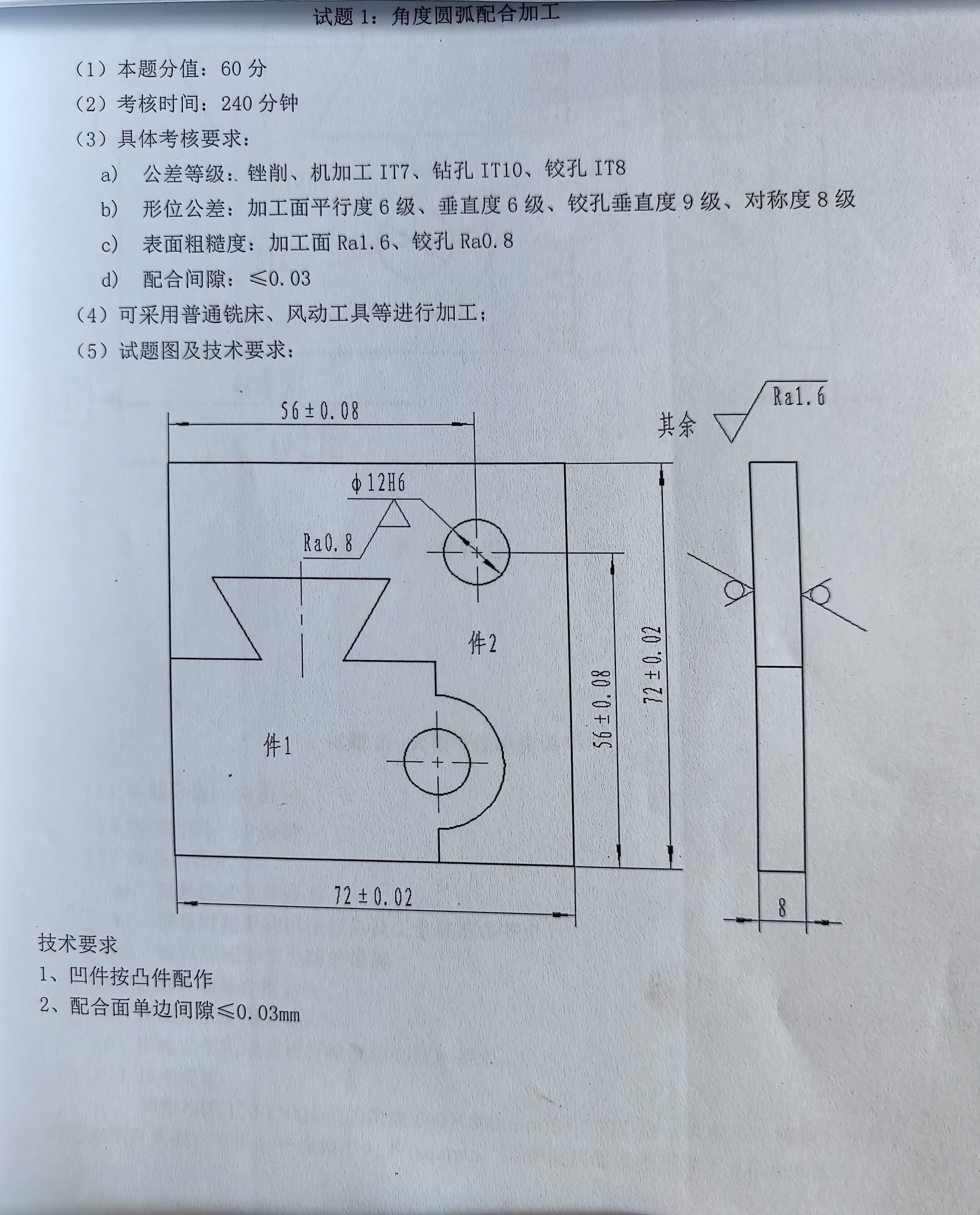

2e05b46b423175424f1ba2ed2e70aee

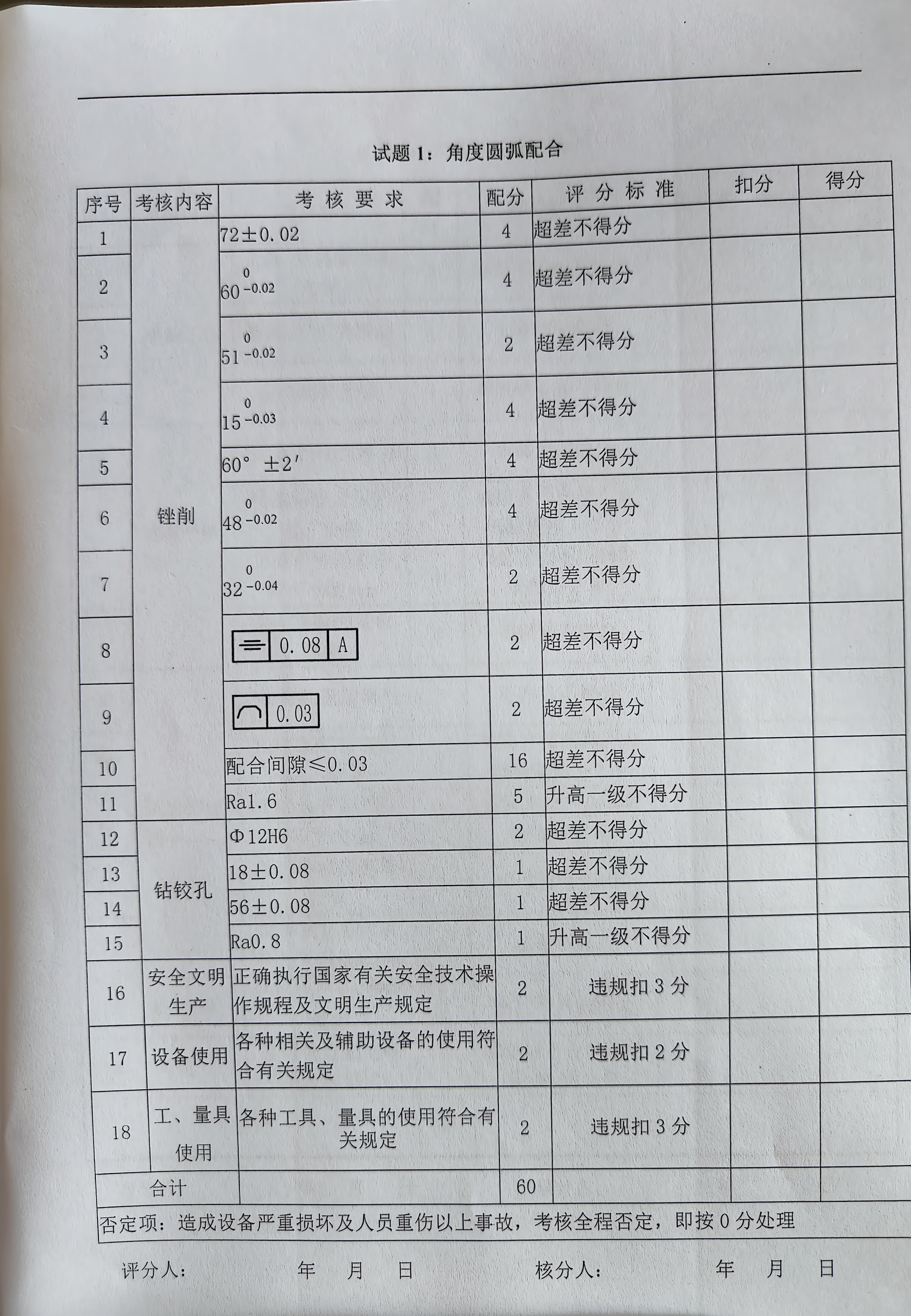

5c3ee266b33e54a52747725e421b7ba

91d07ad4fdc0ac4de59a8f685bf3ae3

如上所示,2个异性配合件,要求配合间隙≤0.03mm.并给出凸件外形公差,求凹件公差。

2件为配做,符合修配法,不需要完全互换。凹件公差应由凸件尺寸公差配做得出,不需解尺寸链。但依照题干,可铣削加工,只需解出凹件公差并保证加工公差就可实现完全互换。因此,此处按极值法解尺寸链。

解凸件尺寸链:

图示32、18、15、60和60°以及对称度等都已超出配合公差,且公差等级较低,可适当收紧公差等级。此处选择配合公差按对称分布。

修正公差后:

11

各配合尺寸公差:

32尺寸

此处形状复杂,且由配合要求,可以此处为基准,分配其他尺寸公差。

配合公差T_f:

Tf=X(max)X(min)=0.03T_f=X(max)-X(min)=0.03

凹件上32尺寸上偏差ES:

X(max)=ESeiX(max)=ES-ei

0.03=ES(0.015)0.03=ES-(-0.015)

ES=0.030.015=0.015ES=0.03-0.015=0.015

凹件上32尺寸下偏差EI:

X(min)=EIesX(min)=EI-es

0=EI00=EI-0

EI=0EI=0

按此,可依次求出凸件上18、15、60和60°的尺寸公差。

33尺寸

这个尺寸是R12定位尺寸,R12圆弧加工复杂,配合还受定位尺寸影响,此处定形尺寸和定位尺寸平分配合公差。

各尺寸公差:

Tf=Th+Ts+Tw=0.03T_f=T_h+T_s+T_w=0.03

Th=Ts=Tw=0.01T_h=T_s=T_w=0.01

定位尺寸取对称公差为:33±0.005

R12内圆弧按入体为:R12(0~+0.01)

R12外圆弧按入体和吸收定位误差间隙最终为:R12(-0.01~-0.02)

验算:

X(max)=ESei=0.01(0.02)=0.03X(max)=ES-ei=0.01-(-0.02)=0.03

X(min)=EIes=0(0.01)=0.01X(min)=EI-es=0-(-0.01)=0.01

X(min)=Tw=0.01X(min)=T_w=0.01

满足装配和间隙要求。

未完待续
